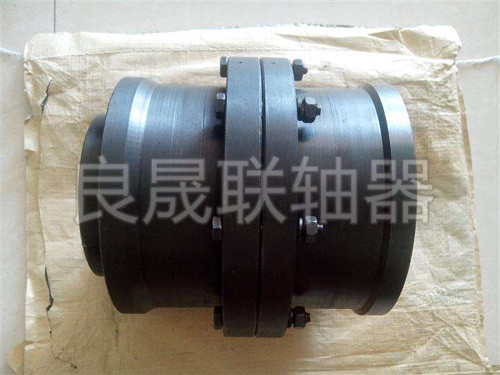

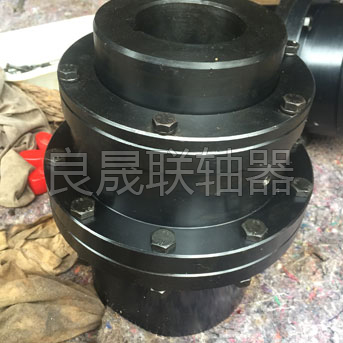

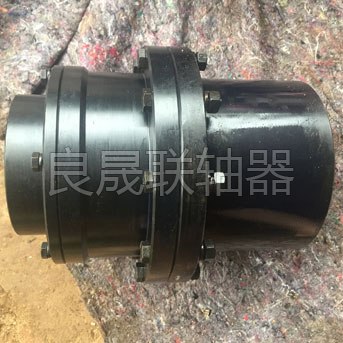

GICL型鼓形齒式連軸器(JB/T 8845.3-2001)包括剛撓性連軸器，齒式連軸器是由齒數不異的內abs齒圈和帶外齒的凸緣半連軸器等整體包含。外齒分直齒和鼓形齒多種齒形，何謂鼓形齒即是將外齒弄成球體，球體中部在齒圈軸網上支付，齒側細縫較普通級齒圈大，鼓形齒連軸器 可許可證很大的角位移（根本直齒連軸器），可齒的打丈的前提，進一步批評通報起動轉矩的就要，拖延時間再生利用期。有角位移時沿齒寬的打丈情況。滿足著徑向、支承和角向等 軸網測量誤差處理就要，滿足著空間布局松松垮垮、換向展轉傾斜角小、承受力就要大、傳動鏈系統、噪音低及搶修周期時間長等優勢，出框配伍于中速載重車工作狀況，如冶金行業、礦山開采、起重吊裝輸送等行 業、也配伍于120號汽油、化工機械、通用版系統等各種各樣系統的軸系傳動鏈系統。 GICL型鼓形齒式軸承座裝配圖前，要對鼓形齒式軸承座各零結構件區間內上下級一致的社會地位作有一些密令，以作復裝時的對比。用到高轉速儀器的鼓形齒式軸承座，其接觸六角聯接顛末稱重系統，標上   明了，難以搞錯。裝配圖鼓形齒式軸承座時通常先拆接觸六角聯接。隨著羅紋外形堆放作用1層油垢、溶蝕的結果和其它堆放作用物，是六角聯接容易裝配圖，越來越對脫漆嚴肅的六角聯接，裝配圖是很堅苦的。接觸六角聯接的裝配圖   隨意挑選更適合的內容，隨著六角聯接的外六角或內六角的承受面已打滑的現象損壞，裝配圖會堅苦。對已脫漆的或油垢反襯多的六角聯接，時常用高沸點液體（如松銹劑）噴漆六角聯接與螺母的接觸處，讓高沸點液體固化羅紋中去，這樣就輕意裝配圖。GICL型鼓形齒式膜片聯軸器根本性能指標和關鍵大小

型號	公稱扭矩Tn/N.m	許用轉速[n] r/min	軸孔直徑	軸孔長度		D	D1	A	C	C1	C2	動彈慣量 kg.㎡	光滑脂用量 mL	分量Kg
				Y	Z1,J1
			d1,d2,dz	L
GICL1	630	7100	16,18,19	42	-	125	95	75	20	-	-	0.009	55	5.9
			20,22,24	52	38					-	24
			25,28	62	44				10	-	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	6300	25,28	62	44	144	120	88	10.5	-	29	0.02	100	9.7
			30,32,35,38	82	60					12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	5900	30,32,35,38	82	60	174	140	106	3	24.5	25	0.047	140	17.2
			40,42,45,48,50,55,56	112	84					17	28
			60	142	107						35
GICL4	3600	5400	32,35,38	82	60	196	165	125.5	14	37	32	0.091	170	24.9
			40,42,45,48,50,55,56	112	84						28
			60,63,65,70	142	107				3	17	35
GICL5	5000	5000	40,42,45,48,50,55,56	112	84	224	183	142	3	25	28	0.167	270	38
			60 63 65 70 71 75	142	107					20	35
			80	172	132					22	43
GICL6	7100	4800	48 50 55 56	112	84	241	200	160	6	35	35	0.267	380	48.2
			60 63 65 70 71 75	142	107					20	35
			80 85 90	172	132				4	22	43
GICL7	10000	4500	60 63 65 70 71 75	142	107	260	230	180	4	35	35	0.453	570	68.9
			80 85 90 95	172	132					22	43
			100	212	167						48
GICL8	14000	4000	65 70 71 75	142	107	282	245	193	5	35	35	0.646	660	83.3
			80 85 90 95	172	132					22	43
			100 110	212	167						48
GICL9	18000	3500	70 71 75	142	107	314	270	208	10	45	45	1.036	700	110
			80 85 90 95	172	132
			100 110 120 125	212	167				5	22	43
											49
GICL10	31500	3200	80 85 90 95	172	132	346	300	249	5	43	43	1.88	900	157
			100 110 120 125	212	167					22	49
			130 140	252	202					29	54
GICL11	40000	3000	100 110 120 125	212	167	380	330	267	6	29	49	3.28	1200	217
			130 140 150	252	202						54
			160	302	242						64
GICL12	56000	2600	120 125	212	167	442	380	313	6	57	57	5.08	2000	305
			130 140 150	252	202					29	55
			160 170 180	302	242						68
GICL13	80000	2300	140 150	252	202	482	420	364	7	54	57	10.06	3000	419
			160 170 180	302	242					32	70
			190 200	352	282						80
GICL14	112000	2100	160 170 180	302	242	520	465	415	8	42	70	16.774	4500	594
			190 200 220	352	282					32	80
GICL15	160000	1900	190 200 220	352	282	580	510	429	10	34	80	26.55	5000	783
			140 150	410	330					38	-
GICL16	250000	1600	200 220	352	282	680	595	501	10	58	80	52.22	8000	1134
			240 250 260	410	330					38	-
			280	470	380					38
GICL17	280000	1500	220	352	282	720	645	512	10	74	80	69	10000	1305
			240 250 260	410	330
			280 300	470	380					39	-
GICL18	355000	1400	240 250 260	410	330	775	675	524	10	46	-	96.16	11000	1626
			280 300 320	470	380					41	-
GICL19	450000	1300	260	410	330	815	715	560	10	67	-	115.6	13000	1773
			280 300 320	470	380					41
			340	550	450
GICL20	500000	1200	280 300 320	470	380	855	755	595	13	44	-	167.41	16000	2263
			340 360	550	450
GICL21	630000	1100	300 320	470	380	915	795	611	13	59	-	215.7	20000	2593
			340 360 380	550	450					44
GICL22	710000	950	340,360,380	550	450	960	840	632	13	44	-	278.07	26000	3036
			400	650	450
GICL23	800000	900	360,380	550	450	1010	890	666	13	44	-	379.4	29000	3668
			400,420	650	540					48
GICL24	1000000	875	380	550	450	1050	925	685	15	46	-	448.1	32000	3946
			400,420,450	650	540					50
GICL25	1120000	850	400,420,450,480	650	540	1120	970	724	15	50	-	564.64	34000	4443
GICL26	1250000	825	420,450,480,500	650	540	1160	990	733	15	50	-	637.4	37000	4791
GICL27	1400000	800	450,480,500	650	540	1210	1060	739	15	50	-	866.26	45000	5758
			530	800	680
GICL28	1600000	770	480,500	650	540	1250	1080	805	20	55	-	1020.76	47000	6232
			530,560	800	680
GICL29	2240000	725	500	650	540	1340	1200	798	20	57	-	1450.84	50000	7549
			530,560,600	800	680
GICL30	2800000	700	530,560,600,630	800	680	1390	1240	806	20	55	-	1974.17	59000	9514
